發電機過載延時保護
       1.啟動和充電延時電路 它由穩壓管w1、三極管vt1、vt2構成射極耦合觸發器的啟動電路，由電阻R11、R30、電容C3組成充電延時電路。

　　過載長時保護啟動電流值的調整，可調整電位器R28/1，在（1.0~2.5）ILH.e范圍內整定啟動電流值。當啟動電流值整定1.2ilh.e時，充電延時時間，可調整電阻R30在5~30s之間整定。

　　2. 過載長延時保護的控制過程  發電機輸出的電流在正常情況下，其電流小于過載電流，第3組分壓電路較低電阻R8兩端的電壓也較低，保護電路起不到作用。

　　當發動機輸出的電流過載時，分壓電路中的電阻R8升高，穩壓管W1擊穿，信號加到三極管VT1飽和導通，VT2截止。VT1、VT2的工作電源經電阻R11、R30對電容C30對電容c3進行充電，充電的時間常數τ3=（c3+r30）而定，隨著充電c3的電壓Uc3逐漸升高，當Uc3上升到足以使穩壓管w2擊穿時，延時結束，穩壓管w2擊穿后，其后的控制同短延時過程相同，是開關的跳閘。

　　特大短路電流瞬時跳閘保護  如果短路故障發生在靠近電源的地方，由于團路徑特短，其電阻特小，因此，短路流特大，要求電流速段保護，及瞬時跳閘。

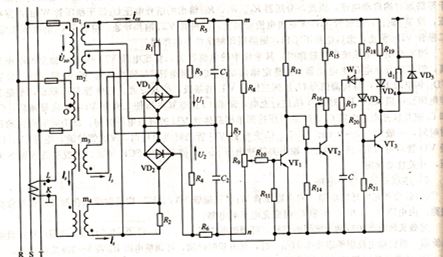

　　特大電流保護檢測U1從電阻R2、R3及電路經特短，其阻抗特小，因此短路電流特大，要求電流速斷保護，即瞬時跳閘。特大電流保護檢測信號U1從電阻R2、R3及電位器R26/1分壓電路取得，經由穩壓管W3和二級管VD18組成的取得電路送到出口電路，如下圖：
