上柴發電機組是我公司選用中國馳名品牌上海柴油機股份有限公司生產的東風系列135柴油機配置品牌發電機而成。135系列柴油機是我國開發最早、使用最為廣泛的機型，上柴發電機組技術成熟，零配件易購、功率范圍大。有直列4缸、6缸；V型12缸，功率40KW-500KW。能滿足不同用戶的需求，優良的動力性、經濟性、低廉的運行成本和全國連鎖的三包及配件供應，使它深受用戶的青睞。

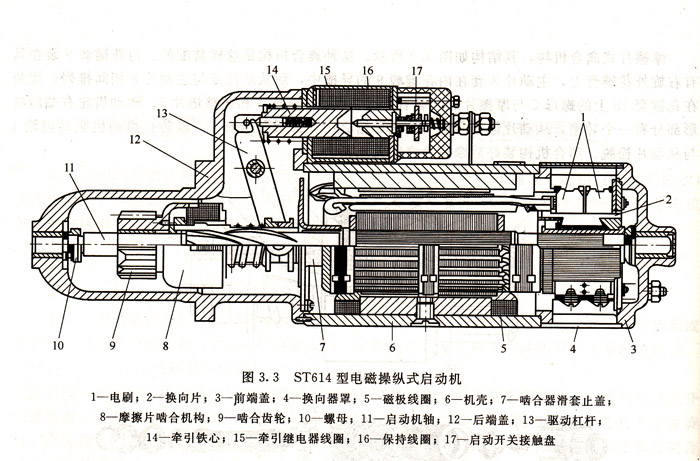

圖3.3所示為柴油發電機所用的ST614型啟動機的結構圖。它由串激式直流電動機作啟動機，其功率為5.3kW，電壓為24V，此外，還有電磁開關和離合機構等組成部件。

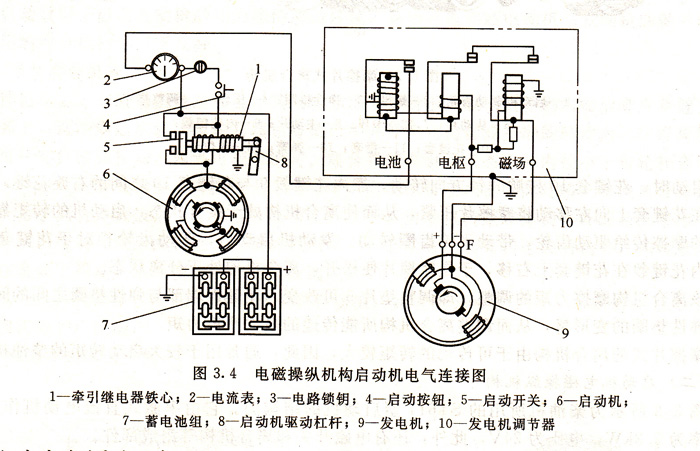

圖3.4 為電磁操縱機構啟動機電氣接線圖。啟動時，打開電路鎖鑰（即電路開關），然后，按下啟動按鈕4，電路接通，于是電流通入牽引電磁鐵兩個線圈，即牽引電磁鐵線圈和保持線圈，兩個線圈產生同一方向的磁場吸力，吸引鐵心左移，并帶動驅動杠桿8擺動，使啟動機的齒輪與飛輪齒圈進行嚙合。鐵心1繼續向左移，于是，啟動開關5觸點閉合，啟動直流電動機電路接通，直流電動機開始運轉工作，同時與啟動開關有并聯的牽引線圈被短路失去作用，牽引繼電器由保持線圈所產生磁場吸力保持鐵心位置不動。啟動后，應及時松開啟動按鈕，使其回到斷開位置，并轉動電路鎖鑰，切斷電源，以防啟動按鈕卡住，電路切不斷，牽引繼電器繼續通電。此時，由于電路已切斷，保持線圈磁場消失，在復位彈簧的作用下，鐵心右移復原位，直流電動機斷電停轉。同時，齒輪驅動杠桿也在復位彈簧的作用下，使齒輪退出嚙合。
